Несущая рама - Хвостовик

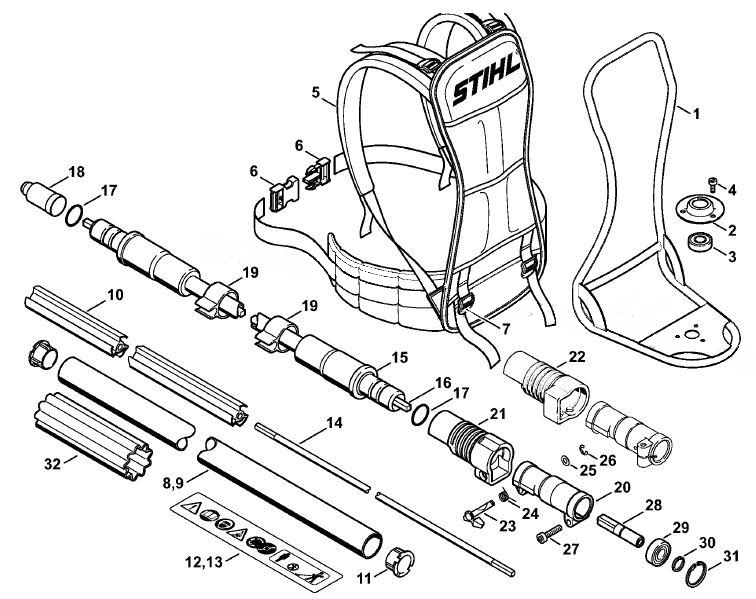

Несущая рама - Хвостовик. Схема, деталировка
| № ▼ |
Наименование | Артикул | Изоб. | Цена | ||
| 1 | Несущая рама 2-4 | 41287906805 |
|
1р. | ||
| 2 | Корпус подшипника | 41327911000 |
|
1р. | ||
| 3 | Радиальный шарикоподшипник 6202-2Z | 95030036560 |
|
1р. | ||
| 4 | Винт с цилиндрической головкой IS-M6 х 14 | 90223411270 |
|
1р. | ||
| 5 | Лямка 6.7 | 41287109000 |
|
1р. | ||
| 6 | Замок | 41287188000 |
|
1р. | ||
| 7 | Зажимный шибер | 42037927200 |
|
1р. | ||
| 8 | Хвостовик 25,4 мм 10-12 | 41377107108 |
|
1р. | ||
| 9 | Хвостовик 25.4 мм USA. AUS. CDN 10. 11. 13 | 41377107100 |
|
1р. | ||
| 10 | Опорная труба 1455 мм | 41377117300 |
|
1р. | ||
| 11 | Пробка | 41377112101 |
|
1р. | ||
| 12 | Указательная табличка | ОООО9673725 |
|
1р. | ||
| 13 | Указательная табличка USA, AUS. CDN | ОООО9673684 |
|
1р. | ||
| 14 | Ведущий вал | 41377113200 |
|
1р. | ||
| 15 | Гибкий вал 16-19 | 41287103000 |
|
1р. | ||
| 16 | Сердечник гибкого вала | 41287113300 |
|
1р. | ||
| 17 | Круглое уплотнительное кольцо 15.54 х 2.62 | 96459457570 |
|
1р. | ||
| 18 | Колпачок | 41337172000 |
|
1р. | ||
| 19 | Держатель | 41321822100 |
|
1р. | ||
| 20 | Корпус 21.23-31 | 41281600501 |
|
1р. | ||
| 21 | Колпачок | 41281622800 |
|
1р. | ||
| 22 | Колпачок (38.2009) | 41321622800 |
|
1р. | ||
| 23 | Рычаг | 41321625000 |
|
1р. | ||
| 24 | Витая изгибная пружина | 41321627800 |
|
1р. | ||
| 25 | Шайба | ОООО9580600 |
|
1р. | ||
| 26 | Стопорная шайба 5 | 94606240500 |
|
1р. | ||
| 27 | Винт с цилиндрической головкой IS-M6 х 25 | 90223411350 |
|
1р. | ||
| 28 | Вал | 41281627600 |
|
1р. | ||
| 29 | Радиальный шарикоподшипник 6901-2Z | 95030038052 |
|
1р. | ||
| 30 | Пружинное стопорное кольцо 12 х 1 | 94526211130 |
|
1р. | ||
| 31 | Пружинное стопорное кольцо 24 х 1,2 | 94566212660 |
|
1р. | ||
| 32 | Гильза | 7112500 |
|
1р. |
