Сервис обновление, детали карбюратора 460

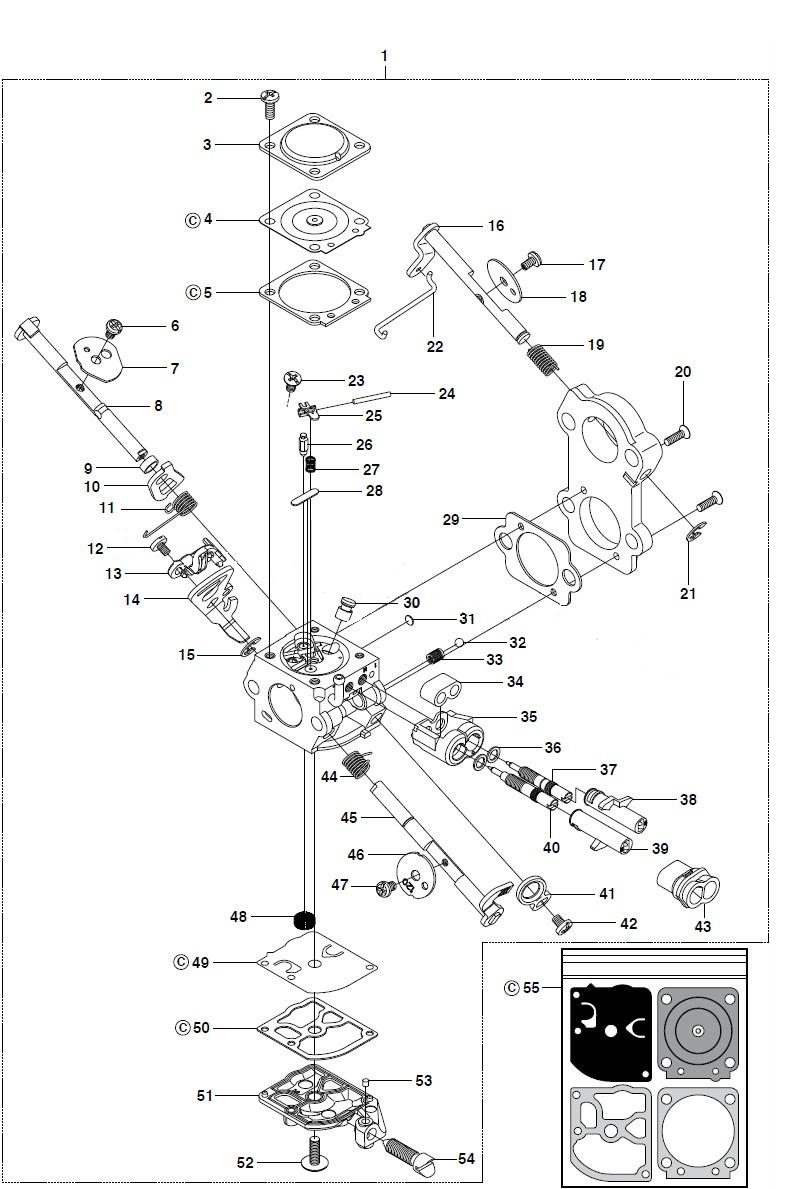

Сервис обновление, детали карбюратора 460. Схема, деталировка
| № ▼ |
Наименование | Артикул | Изоб. | Цена | ||
| 1 | 544 31 29-01 | 544312901 |
|
1р. | ||
| 2 | Винт | 503480501 |
|
127р. | ||
| 3 | Крышка | 537383701 |
|
792р. | ||
| 4 | Мембрана | 544321201 |
|
1420р. | ||
| 5 | Прокладка | 537383601 |
|
554р. | ||
| 6 | Винт | 503481801 |
|
127р. | ||
| 7 | 544 32 23-01 | 544322301 |
|
1р. | ||
| 8 | Вал в сборе | 544321801 |
|
1544р. | ||
| 9 | Шайба | 537274401 |
|
238р. | ||
| 10 | Кронштейн | 544322001 |
|
634р. | ||
| 11 | Пружина карбюратора | 537021001 |
|
432р. | ||
| 12 | Винт | 503479001 |
|
127р. | ||
| 13 | Рычажок карбюратора | 537332501 |
|
792р. | ||
| 14 | 544 32 17-01 | 544321701 |
|
1р. | ||
| 15 | Фиксатор | 537385001 |
|
95р. | ||
| 16 | 544 32 26-01 | 544322601 |
|
1р. | ||
| 17 | Винт | 503481801 |
|
127р. | ||
| 18 | Клапан | 544322701 |
|
792р. | ||
| 19 | Пружина | 544322801 |
|
317р. | ||
| 20 | Винт | 537385101 |
|
127р. | ||
| 21 | Фиксатор | 537385001 |
|
95р. | ||
| 22 | Звено | 544322901 |
|
554р. | ||
| 23 | Винт | 503480101 |
|
127р. | ||
| 24 | Штифт | 503480001 |
|
475р. | ||
| 25 | Рычаг | 503665901 |
|
576р. | ||
| 26 | Игла карбюратора | 503479701 |
|
1109р. | ||
| 27 | Пружина | 503478101 |
|
317р. | ||
| 28 | Заглушка | 503535601 |
|
475р. | ||
| 29 | Прокладка | 537385301 |
|
396р. | ||
| 30 | Патрубок в сборе | 544321601 |
|
950р. | ||
| 31 | Заглушка | 544119501 |
|
317р. | ||
| 32 | Шарик | 537012501 |
|
317р. | ||
| 33 | Пружина | 537012601 |
|
317р. | ||
| 34 | Втулка регулировочных винтов карбюр | 537274201 |
|
554р. | ||
| 35 | Втулка | 503903401 |
|
554р. | ||
| 36 | Шайба | 503974001 |
|
288р. | ||
| 37 | Винт | 544466301 |
|
950р. | ||
| 38 | Ограничитель | 537384701 |
|
475р. | ||
| 39 | Колпачок винта карбюратора L | 537384601 |
|
475р. | ||
| 40 | Винт L | 537273501 |
|
1109р. | ||
| 41 | Рычаг | 544322501 |
|
634р. | ||
| 42 | Винт | 503479001 |
|
127р. | ||
| 43 | 537 23 87-01 | 537238701 |
|
1р. | ||
| 44 | Пружина карбюратора | 537382901 |
|
317р. | ||
| 45 | Вал в сборе | 544321001 |
|
1678р. | ||
| 46 | FLAP | 537383001 |
|
792р. | ||
| 47 | Винт | 503481801 |
|
127р. | ||
| 48 | Фильтр сетчатый | 503535701 |
|
576р. | ||
| 49 | Диафрагма | 537383101 |
|
792р. | ||
| 50 | Прокладка | 537020101 |
|
396р. | ||
| 51 | Крышка карбюратора | 544321101 |
|
1897р. | ||
| 52 | Винт | 503479601 |
|
127р. | ||
| 53 | Заглушка | 503481101 |
|
554р. | ||
| 54 | Винт | 537383301 |
|
158р. | ||
| 55 | Набор прокладок карбюратора | 544956501 |
|
1615р. |
